今回、ケースは簡単に手に入る、お弁当箱を使ってみました。

完成後、スイッチを付け加えたくなり、手元にあったトグルスイッチを
追加したので、変な場所に付いてしまいました。

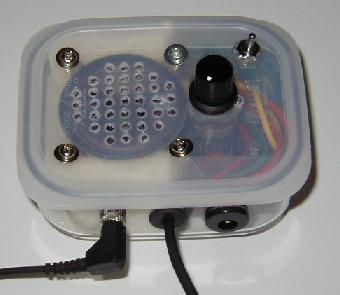

下手クソで、お恥ずかしいですが・・いきなり完成品！


柔らかいお弁当箱の蓋に、スピーカーを設置したのは大間違いでした。
ねじ止めすると、蓋が歪んでしまい、上手く止まりません。
また、音が出る様に穴を開けましたが、この穴開けが意外に大変でした。

スピーカーの下に入っている白い物は、スポンジです。
これが無いと、柔らかいお弁当箱の中で、声が共振して響いてしまうので、
予定外＆見栄えが非常に悪いですが、実用性を考えて入れました。

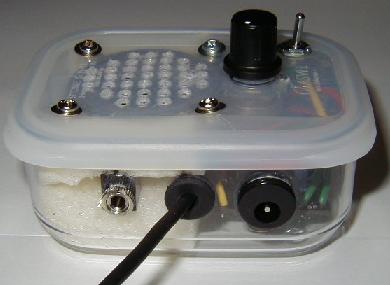

正面から見たところ

左側・・マイクジャック、真ん中・・携帯電話のイヤフォンジャック、右側・・電源用ジャック

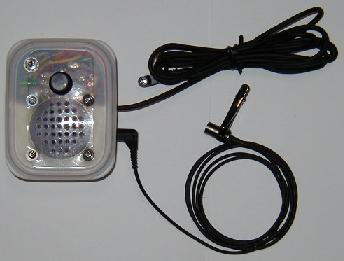

マイクを取り付けたところの、全体の写真



完成！！　という訳で、実際に使ってみました。

最初に紹介した部品以外に、実際には抵抗１つ、電解コンデンサーを２つ、追加しています。
テストで使用したＮＴＴパーソナルのＰＨＳ、バルディオ３１４Ｓは、問題なく動作しましたが、
ＩＤＯのＣ２０１Ｈ（ＣｄｍａＯｎｅ）では、イヤフォンジャックの接続の検出に、イヤフォンが接続
されている状況を作らないと、プラグがささっている事を検出してくれない様なのです。
という訳で抵抗の用途は、入力インピーダンス（？電気の知識に乏しい・・）を
１００Ωにする為に使用しました。

コンデンサーの用途は、アンプの入力に直流電流が流れるのを防止する為に、直列に入れました。
